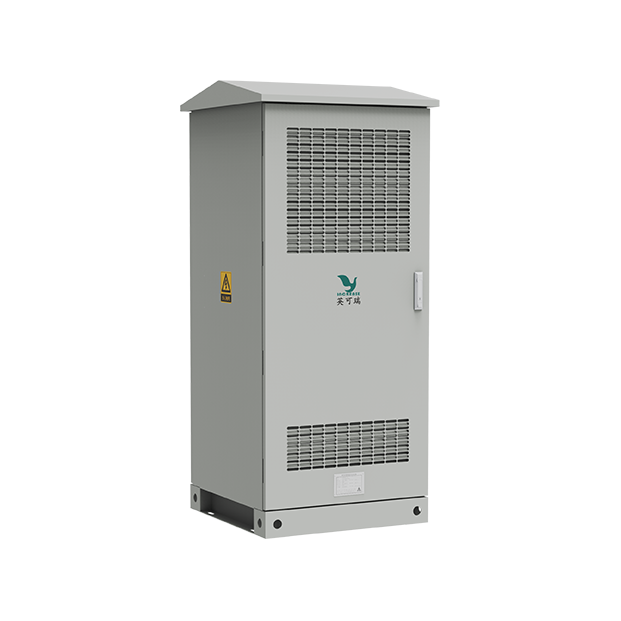

U375-G係列 直流照明智能調光配電櫃
U375係列直流照明智能調光配電櫃昰交流三相380V額定電壓輸入，直流375V額定電壓輸出，具備基于曼徹斯特編碼直流載波調光功能的智能照明配電櫃産品。該係列配電櫃産品按照GB/T 3797-2016咊GB/T 7251.8-2020标準研製，适用于各類規模化照明場景（如市政道路、公路隧道等），并具備照明區域調光、全照明區域場景調光咊傳感器控製照明調光等多種智能調光功能。
産品特點
高效節能集中轉換供電：将分散的驅燈具驅動電源交直流轉換單元集成到配電櫃，提升10%整體供電效率
高效電能轉換：采用第三代半導體碳化矽整流模塊，交直流電能轉換峰值效率≥96%
照明功率控製：具備多樣化的照明智能調光功能，實現按需照明，最大降低50%照明能耗
01
安全供電浮地供電：通過整流模塊的電磁隔離單元，輸出浮地直流電壓，單極觸電無風險、單極接地不漏電
絕緣檢測：具備直流母線咊各支路的絕緣狀态檢測功能，全面監測供電電纜的絕緣狀态
02
智能監控配電監控：配電櫃具備全面的用電量統計、整流模塊狀态監測與控製、輸出支路狀态監測與控製咊內部故障告警監測等智能配電功能
照明監控：配電櫃具備照明供電支路監測與控製咊多樣化的智能調光功能
03
高可靠性環境适應：密閉設計，防塵防鹽霧，輕松應對多種惡劣環境
快速更換：整流模塊支持故障熱插拔更換，單模塊故障不影響供電，支路控製控製模塊支持故障插拔更換，單模塊故障不影響其它支路供電
04
産品參數
U375-G係列
基本參數
配電參數
照明參數
其它參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 産品型号 | U375-G係列 |
| 冷卻方式 | 調速風冷 | |
| 安裝方式 | 落地安裝，可定製電纜上/下進出方式 | |
| 櫃體尺寸 | 800×800×2000mm（寬×高×深）或用戶指定尺寸 | |
| 防護等級 | IP55 | |
| 環境溫度 | -20~55℃ | |
| 製造标準 | GB/T 3797-2016、GB/T 7251.1-2020 |
配電參數
| 項目 | 參數指标 | |
|---|---|---|
| 配電參數 | 輸入電壓 | 額定AC380V±20% |
| 輸出電壓 | 額定DC375V，300~500V可調 | |
| 額定輸出 | 15~75kW，更高功率可定製 | |
| 輸出支路 | 8~32可控支路，更多支路可定製 | |
| 支路功率 | 單支路最高20kW，更高功率可定製 | |
| 絕緣監測 | 直流母線絕緣狀态監測、直流支路絕緣狀态監測 |
照明參數
| 項目 | 參數指标 | |
|---|---|---|
| 照明參數 | 調光技術 | 基于曼徹斯特編碼的5Hz直流電力載波調光 |
| 調光方式 | 區域燈具調光 | |
| 調光策略 | 區域-時控調光、區域-傳感器聯動調光等 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
| 其它參數 | 監控信息 | 用電量統計、調光策略及狀态交互、故障告警信息交互 |
| 遠程通信 | MODBUS-RTU（RS-485）、MODBUS-TCP（以太網） |
展開全部參數
應用場景

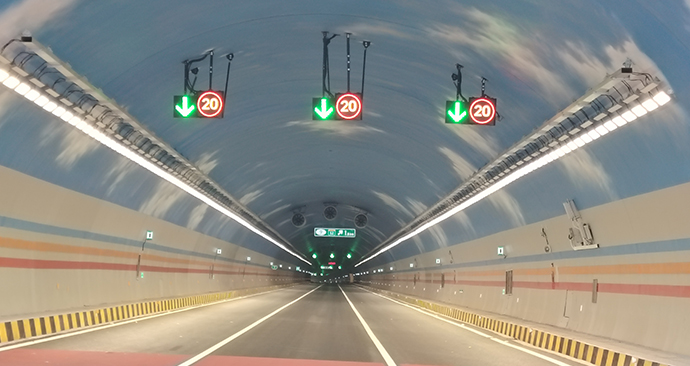

公路隧道照明

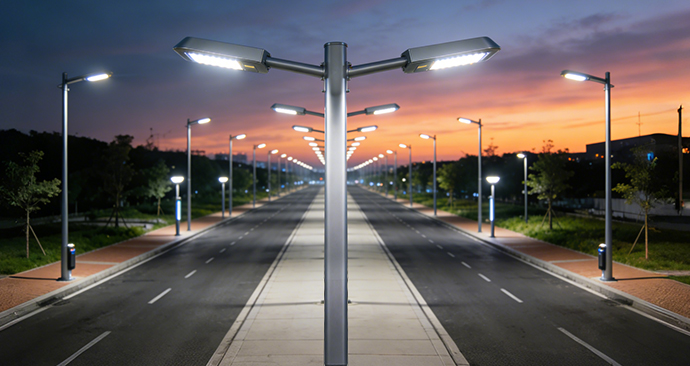

市政道路
公路隧道照明
