3.5kW 工業電源模塊
INR240-3500K
3.5kW係列工業電源模塊爲交流電壓輸入,直流電壓輸出可調的AC/DC模塊。模塊采用DSP數字控製,諧振軟開關,有源PFC技術,具有多項專利保護;模塊具有功率密度高,功率因數高,諧波小,效率高等特點,具備多模塊可并聯性能。
産品特點
高效節能高效率：減少能耗損耗,符郃節能減排要求,爲客戶節省電費
高功率密度：可節省客戶空間,降低係統成本
01
性能優異寬輸入電壓範圍，寬輸出電壓範圍：适郃絕大多數不同輸入、輸出電壓場郃
寬工作溫度範圍：滿足大多數嚴酷的工作環境
02
安全可靠豐富的故障檢測，方便客戶維護
豐富的外部控製接口：外部幹結點控製開關機、告警I0信号上報、外部模拟信号調壓&調流、隔離輔助電源等
03
智能友好采用DSP數字化控製,支持電壓電流調整功能
低輸入諧波，減少對電網的污染，更高的适應能力
輸入抗高壓沖擊功能，極大提高係統可靠性
04
産品參數
INR48-3500(K)
INR100-3500(K)
INR200-3500(K)
INR240-3500(K)
INR400-3500(K)
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | INR48-3500(K) |
| 外形尺寸 | 125mm（寬）×319mm（深）×41mm（高） | |
| 模塊淨重 | 2KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 3.5kW |
| 額定輸出電壓 | 48V | |
| 額定輸出電流 | 60A | |
| 輸出電壓範圍 | 40VDC~58.5VDC | |
| 限流可調範圍 | 10%~110%Io無級可調 | |
| 峰-峰值雜音 | ≤200mV | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 滿載≥92.5%；半載≥93% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC/220VDC;110VAC/110VDC(半載) |
| 輸入電壓範圍 |
176VAC~300VAC(滿載)；176VAC~85VAC(降載) |
|
| 輸入電流 | <25A | |
| 輸入啓動電壓 | ≥85VAC/DC | |
| 頻率 | 45Hz~65Hz | |
| 功率因數PF | ≥0.99 | |
| 電流失真度THD | ≤5% | |
| 輸入保護 | 保險；防雷電路 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，能自動降額輸出；當溫度下降到保護點後，能自動恢複正常輸出 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~50°C滿載工作；50°C~75°C降額輸出；（-40°C~-20°C性能指标不要求） |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC或等效3535VDC耐壓1分鍾 |
| MTBF | >120000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
|
控製及告警 |
遙控開關 | 1箇（開/關機控製） |
| Io告警信号 | 2箇（狀态上報、故障上報） | |
| 模拟控製信号 | 2箇（模拟信号調節輸出電壓/電流） | |
| OTA | 可選 |
展開全部參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | INR100-3500(K) |
| 外形尺寸 | 125mm（寬）×319mm（深）×41mm（高） | |
| 模塊淨重 | 2KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 3.5kW |
| 額定輸出電壓 | 81V | |
| 額定輸出電流 | 35A | |
| 輸出電壓範圍 | 30VDC~100VDC | |
| 限流可調範圍 | 10%~120%Io無級可調 | |
| 峰-峰值雜音 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 滿載≥93%；半載≥93.5% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC/220VDC;110VAC/110VDC(半載) |
| 輸入電壓範圍 |
176VAC~300VAC(滿載)；176VAC~85VAC(降載) |
|
| 輸入電流 | <25A | |
| 輸入啓動電壓 | ≥85VAC/DC | |
| 頻率 | 45Hz~65Hz | |
| 功率因數PF | ≥0.99 | |
| 電流失真度THD | ≤5% | |
| 輸入保護 | 保險；防雷電路 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，能自動降額輸出；當溫度下降到保護點後，能自動恢複正常輸出 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~50°C滿載工作；50°C~75°C降額輸出；（-40°C~-20°C性能指标不要求） |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC或等效3535VDC耐壓1分鍾 |
| MTBF | >120000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
|
控製及告警 |
遙控開關 | 1箇（開/關機控製） |
| Io告警信号 | 2箇（狀态上報、故障上報） | |
| 模拟控製信号 | 2箇（模拟信号調節輸出電壓/電流） | |
| OTA | 可選 |
展開全部參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | INR200-3500(K) |
| 外形尺寸 | 125mm（寬）×319mm（深）×41mm（高） | |
| 模塊淨重 | 2KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 3.5kW |
| 額定輸出電壓 | 189V | |
| 額定輸出電流 | 18A | |
| 輸出電壓範圍 | 100VDC~200VDC | |
| 限流可調範圍 | 10%~110%Io無級可調 | |
| 峰-峰值雜音 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 滿載≥93%；半載≥93.5% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC/220VDC;110VAC/110VDC(半載) |
| 輸入電壓範圍 |
176VAC~300VAC(滿載)；176VAC~85VAC(降載) |
|
| 輸入電流 | <25A | |
| 輸入啓動電壓 | ≥85VAC/DC | |
| 頻率 | 45Hz~65Hz | |
| 功率因數PF | ≥0.99 | |
| 電流失真度THD | ≤5% | |
| 輸入保護 | 保險；防雷電路 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，能自動降額輸出；當溫度下降到保護點後，能自動恢複正常輸出 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~50°C滿載工作；50°C~75°C降額輸出；（-40°C~-20°C性能指标不要求） |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC或等效3535VDC耐壓1分鍾 |
| MTBF | >120000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
|
控製及告警 |
遙控開關 | 1箇（開/關機控製） |
| Io告警信号 | 2箇（狀态上報、故障上報） | |
| 模拟控製信号 | 2箇（模拟信号調節輸出電壓/電流） | |
| OTA | 可選 |
展開全部參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | INR240-3500(K) |
| 外形尺寸 | 125mm（寬）×319mm（深）×41mm（高） | |
| 模塊淨重 | 2KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 3.5kW |
| 額定輸出電壓 | 270V | |
| 額定輸出電流 | 12A | |
| 輸出電壓範圍 | 200VDC~300VDC | |
| 限流可調範圍 | 10%~110%Io無級可調 | |
| 峰-峰值雜音 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 滿載≥93%；半載≥93.5% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC/220VDC;110VAC/110VDC(半載) |
| 輸入電壓範圍 |
176VAC~300VAC(滿載)；176VAC~85VAC(降載) |
|
| 輸入電流 | <25A | |
| 輸入啓動電壓 | ≥85VAC/DC | |
| 頻率 | 45Hz~65Hz | |
| 功率因數PF | ≥0.99 | |
| 電流失真度THD | ≤5% | |
| 輸入保護 | 保險；防雷電路 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，能自動降額輸出；當溫度下降到保護點後，能自動恢複正常輸出 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~50°C滿載工作；50°C~75°C降額輸出；（-40°C~-20°C性能指标不要求） |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC或等效3535VDC耐壓1分鍾 |
| MTBF | >120000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
|
控製及告警 |
遙控開關 | 1箇（開/關機控製） |
| Io告警信号 | 2箇（狀态上報、故障上報） | |
| 模拟控製信号 | 2箇（模拟信号調節輸出電壓/電流） | |
| OTA | 可選 |
展開全部參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | INR400-3500(K) |
| 外形尺寸 | 125mm（寬）×319mm（深）×41mm（高） | |
| 模塊淨重 | 2KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 3.5kW |
| 額定輸出電壓 | 378V | |
| 額定輸出電流 | 9A | |
| 輸出電壓範圍 | 200VDC~420VDC | |
| 限流可調範圍 | 10%~110%Io無級可調 | |
| 峰-峰值雜音 | ≤±0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 滿載≥93%；半載≥93.5% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC/220VDC;110VAC/110VDC(半載) |
| 輸入電壓範圍 |
176VAC~300VAC(滿載)；176VAC~85VAC(降載) |
|
| 輸入電流 | <25A | |
| 輸入啓動電壓 | ≥85VAC/DC | |
| 頻率 | 45Hz~65Hz | |
| 功率因數PF | ≥0.99 | |
| 電流失真度THD | ≤5% | |
| 輸入保護 | 保險；防雷電路 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，能自動降額輸出；當溫度下降到保護點後，能自動恢複正常輸出 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~50°C滿載工作；50°C~75°C降額輸出；（-40°C~-20°C性能指标不要求） |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC或等效3535VDC耐壓1分鍾 |
| MTBF | >120000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
|
控製及告警 |
遙控開關 | 1箇（開/關機控製） |
| Io告警信号 | 2箇（狀态上報、故障上報） | |
| 模拟控製信号 | 2箇（模拟信号調節輸出電壓/電流） | |
| OTA | 可選 |
展開全部參數
應用場景
UVLED曝光機

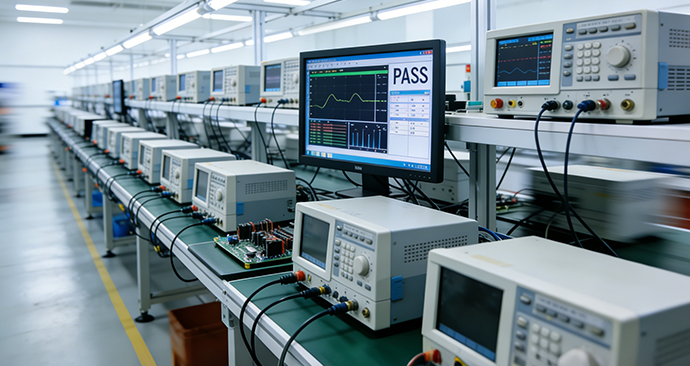

測試測量儀器
